Какие бывают светодиодные экраны? Виды и различия

Что такое LED-экраны

LED экраны формируют изображение через свечение полупроводниковых светодиодов. Каждый пиксель содержит красные, синие, зеленые светодиоды с независимым регулированием яркости. Светодиоды загораются с нужной яркостью, формируя пиксели. Высокая частота обновления создает иллюзию движущегося изображения.

Основные виды LED-экранов

Модульные

Представляют собой тип дисплеев, где светодиоды объединены в герметичные модули. Каждый модуль содержит различное количество светодиодов и оснащен полупроводниковой подложкой с электронными компонентами, подключенными к управляющей плате.

Особенности:

• высокая яркость;
• хорошая защита;
• простота обслуживания — возможность замены модулей.

Основной недостаток данных конструкций — крупные размеры самих модулей, из-за чего их рекомендуется устанавливать на большом удалении от зрителей.

Матричные

В матричных светодиодных экранах светодиоды расположены в виде матрицы на модулях, где модули объединены с управляющей платой в единую систему. Это наиболее распространенный тип LED экранов, который постепенно вытесняет устаревшие кластерные решения.

Основные свойства:

• высокое разрешение;
• равномерная яркость, цветопередача;
• широкий угол обзора;
• модульная конструкция, облегчающая ремонт и обслуживание.

Матричные экраны универсальны и подходят для большинства применений — от рекламных щитов до видеостен в конференц-залах.

Виды по способу монтажа светодиодов

DIP-экраны

Используют традиционную технологию прямого монтажа, где колбовые светодиоды трех основных цветов устанавливаются на печатную плату через отверстия. Каждый пиксель формируется из ряда отдельных светодиодов в собственных корпусах, что защищает их от пыли, влаги.

Преимущества:

• высокая яркость;
• долгий срок службы при работе на улице;
• низкое энергопотребление.

Ограничения:

• межпиксельное расстояние редко бывает менее 7 мм;
• меньший угол обзора по сравнению с SMD;
• выше себестоимость производства;
• изображение выглядит зернистым при близком просмотре.

DIP элементы используются в наружной рекламе, световых табло, устройствах индикации.

SMD-экраны

SMD-технология представляет собой способ поверхностного монтажа, где три разноцветных светодиода группируются в одной точке и объединяются в один корпус RGB 3-in-1. Этот подход обеспечивает более мелкий шаг пикселя и значительно улучшенное качество изображения.

Особенности:

• шаг пикселя может достигать 1,5 мм или менее;
• превосходная цветопередача, контрастность;
• широкий угол обзора до 160 градусов;
• низкое энергопотребление.

SMD светодиод не имеет выступающих «ножек» и припаивается прямо к поверхности печатной платы. Благодаря размерам светодиодов в несколько миллиметров, они становятся незаметными для глаза на относительно небольших расстояниях. Данная технология широко применяется для внутренних экранов в торговых центрах, конференц-залах, телестудиях.

COB-экраны

COB — инновационная технология, где множество светодиодов размещаются на печатной плате под общим слоем люминофора. В отличие от традиционных методов, светодиоды монтируются без отдельных корпусов, что создает более плотный, компактный модуль.

Преимущества:

• отсутствие дополнительных оболочек между светодиодами;
• высокая яркость свечения за счет уменьшения рассеивания света;
• возможность достижения шага пикселя менее 1 мм;
• компактность модулей;
• равномерное освещение, улучшенная цветопередача.

Недостатки:

• невозможность точечного ремонта;
• при выходе из строя одного светодиода требуется замена всего модуля;
• высокая стоимость.

COB экраны востребованы для конструкций в ограниченных пространствах, а также для приложений, требующих сверхвысокого разрешения.

Led видеоэкраны по типу конструкции

Стационарные

Стационарные экраны представляют собой постоянные установки, предназначенные для долгосрочного использования и обычно интегрированные в архитектуру места. Эти дисплеи разработаны для непрерывной работы как внутри помещений, так и на открытом воздухе. Они прекрасно подходят для размещения в торговых помещениях, церквях, телевизионных студиях, на стадионах, транспортных узлах.

Мобильные

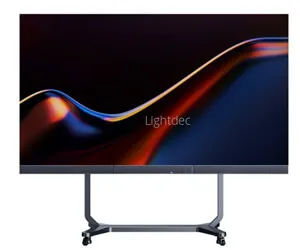

Мобильные светодиодные экраны — это решение для временных установок на мероприятиях, выставках, концертах, рекламных акциях. Могут быть размещены на колесах, платформах или передвижных конструкциях.

Могут быть двух типов: стационарная конструкция на колесах и сборно-разборная конструкция с технологией быстрозажимных замков для простоты монтажа. Как правило, они имеют частоту обновления изображения 3840 Гц, что позволяет вести видеотрансляцию без эффекта муара.

Виды светодиодных экранов по типу установки

Внутренняя установка

LED-экраны для внутреннего использования характеризуются высоким разрешением, поскольку просматриваются с малых расстояний, и меньшей яркостью по сравнению с наружными моделями. Им не требуется преодолевать солнечный свет, поэтому достаточно яркости 1000-2000 нит.

Особенности:

• высокая детализация;
• яркость от 450 до 2500 кд/м²;
• защита от пыли и влаги на базовом уровне;
• работа в контролируемых температурных условиях;
• малый шаг пикселя для близкого просмотра.

Внутри помещения используются в качестве информационных табло, для оформления интерьера и рекламы в конференц-залах, аэропортах, торговых центрах, лекционных аудиториях, театрах, музеях.

Наружная установка

Наружные должны выдерживать перепады температур, повышенную влажность, воздействие ультрафиолета, другие атмосферные факторы. Их особенностью является высокая яркость свечения от 5000 до 10000 нит для обеспечения четкости изображения при прямом солнечном свете.

Требования к наружным экранам:

• высокий класс защиты IP65 и выше от пыли, влаги;
• устойчивость к температурам от -40°C до +80°C;
• прочность конструкции, высокая мощность систем охлаждения;
• использование устойчивых к атмосферным воздействиям материалов;
• возможность круглосуточной работы.

Уличные экраны применяются для наружной рекламы, трансляции мероприятий и как элемент городского ландшафта на фасадах зданий, спортивных аренах, других объектах.

Типы led экранов по способу обслуживания

Фронтальное обслуживание

Фронтальное обслуживание применяется, когда есть доступ к лицевой части LED-экрана. Светодиодные дисплеи с фронтальным доступом спроектированы таким образом, чтобы их можно было легко обслуживать с передней стороны без необходимости доступа сзади.

Техническое обслуживание выполняется путем снятия фрагмента светодиодной панели, через отверстие которого производятся необходимые манипуляции. Такие экраны особенно актуальны при монтаже вплотную к стене или в витринах.

Обслуживание с тыльной стороны

Обслуживание с тыльной стороны — это традиционный способ доступа к компонентам светодиодного экрана через заднюю панель. Данный метод требует наличия достаточного пространства за экраном для работы технических специалистов.

Если экран установлен в витрину, то обслуживание будет тыльным из-за отсутствия доступа к передней части. Оба метода позволяют быстро заменять неисправные части, такие как светодиодные модули или блоки питания.

Критерии выбора

При выборе светодиодного экрана необходимо учитывать множество параметров для оптимального качества изображения и эффективности использования:

Разрешение экрана и шаг пикселя

Разрешение экрана определяет количество пикселей на дюйм (PPI) и напрямую зависит от шага пикселя. Для помещений рекомендуются видеопанели с маленьким шагом пикселя, а для улицы подходят модели с более крупным шагом.

Частота обновления

Частота обновления характеризует количество обновлений кадров в секунду и измеряется в герцах. Оптимальное значение должно составлять 3000-4000 Гц для обеспечения плавности движения без мерцания. При смене кадров от 25 до 30 в секунду и частоте обновления 50-60 Гц изображение воспринимается плавным, но для съемки на камеру требуется частота 6000 Гц или более.

Гибкость конструкции

Светодиодные экраны могут изготавливаться в различных формах и размерах, что позволяет интегрировать их в различные архитектурные решения. Модульная конструкция обеспечивает масштабируемость — LED-видеоэкраны легко расширяются до больших размеров соединением нескольких модулей.

Яркость

Яркость — одна из важных характеристик, измеряемая в канделах на квадратный метр (кд/м²) или нитах. От яркости зависит видимость изображения при различном освещении:

Рекомендуемые значения яркости:

• Для внутренних помещений: 450-2500 кд/м².
• Для наружного применения: 5000-10000 кд/м².
• Для экстремально ярких условий: до 15000 кд/м².

Для наружных экранов требуется высокая яркость от 5000 нит, чтобы обеспечить четкое отображение контента даже в условиях сильного солнечного света. Полезно обращать внимание на оснащение оборудования автоматическим регулятором яркости, который изменяет ее в зависимости от интенсивности освещения.

Пиксельный шаг

Пиксельный шаг — это расстояние между центрами соседних пикселей, измеряемое в миллиметрах. Параметр обозначается латинской буквой «P» с цифрой, например, P10 означает шаг 10 мм.

Влияние шага пикселя на применение:
